想要了解數控滾齒機如何分類，看這一篇文章就夠了

發布時間：

2019/3/7 15:14:53

閱讀次數：

4226

數控滾齒機的分類

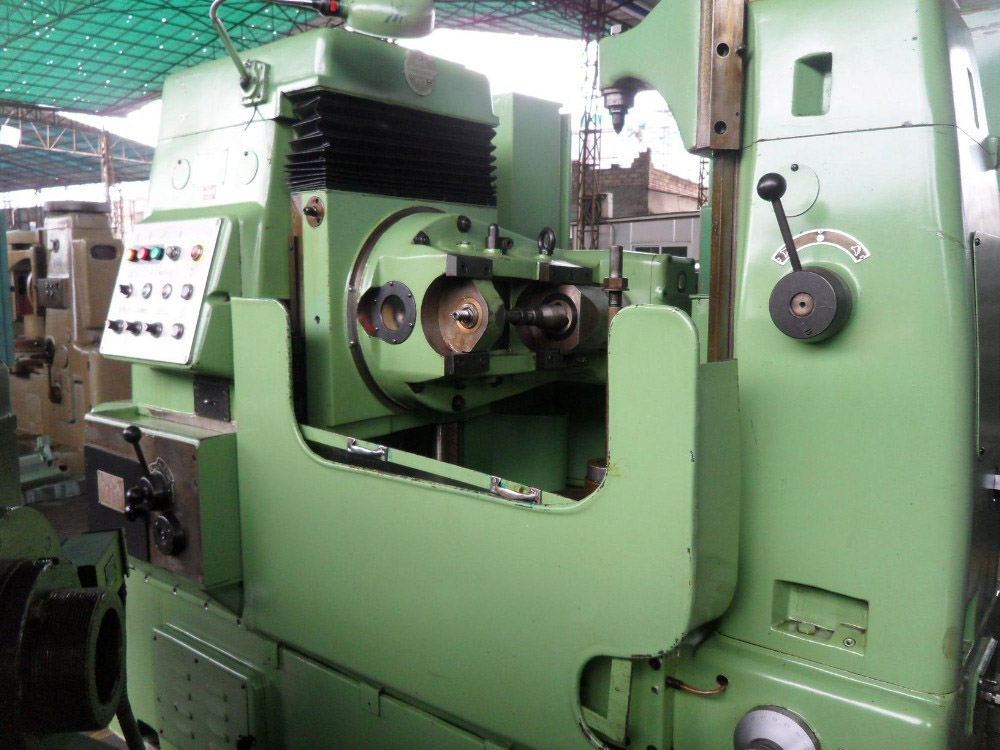

數控滾齒機按布局分為立式和臥式兩類。大中型數控滾齒機多為立式，小型數控滾齒機和專用于加工長的軸齒輪的數控滾齒機皆為臥式。立式數控滾齒機又分為工作臺移動和立柱移動兩種。立式數控滾齒機工作時，滾刀裝在滾刀主軸上，由主電動機驅動作旋轉運動，刀架可沿立柱導軌垂直移動，還可繞水平軸線調整一個角度。工件裝在工作臺上，由分度蝸輪副帶動旋轉，與滾刀的運動一起構成展成運動。滾切斜齒時,差動機構使工件作相應的附加轉動。工作臺(或立柱)可沿床身導軋移動,以適應不同工件直徑和作徑向進給。有的數控滾齒機的刀架還可沿滾刀軸線方向移動，以便用切向進給法加工蝸輪。大型數控滾齒機還設有單齒分度機構、指形銑刀刀架和加工人字齒輪的差動換向機構等。

具有以下特點：

（1）數控滾齒機適用于成批，小批及單件生產圓柱斜齒輪和蝸輪，尚可滾切一定參數范圍的花健軸.

（2）調整方便，具有自動停車機構

（3）具有可靠的安全裝置以及自動潤滑數控滾齒機(gear hobbing machine)是齒輪加工機床中應用廣泛的一種機床，在數控滾齒機上可切削直齒、斜齒圓柱齒輪，還可加工蝸輪、鏈輪等。

用滾刀按展成法加工直齒、斜齒和人字齒圓柱齒輪以及蝸輪的齒輪加工機床。這種機床使用特制的滾刀時也能加工花鍵和鏈輪等各種特殊齒形的工件。普通數控滾齒機的加工精度為7～6級(JB179-83),數控滾齒機為4～3級。加工直徑達16米。
