帶你了解數控滾齒機的傳動軸與移動軸

發布時間：

2019/3/7 15:19:00

閱讀次數：

3738

數控滾齒機適用于成批、小批及單件生產加工圓柱齒輪和蝸輪，及一定參數的鼓形齒輪也可用花鍵滾刀連續分度滾切長度小于300的6齒及6齒以上的短花鍵軸。且用鏈輪滾刀可以滾切鏈輪。加工圓柱齒輪時可采用逆銑和順銑滾切，采用軸向進給（垂直進給）的方法加工出全齒寬。 數控滾齒機滾切普通蝸輪是采用徑向進給的方法進行加工。數控滾齒機加工花鍵軸及鏈輪時機床的調整及加工方法與加工圓柱直齒輪時一樣。

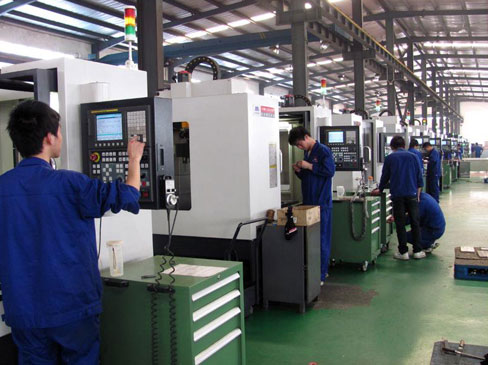

（數控滾齒機使用車間）

數控滾齒機的傳動軸和移動軸：

1、a軸—— 滾刀架轉動軸：在加工齒輪時，需要根據齒輪的螺旋角和齒輪滾刀的螺旋升角轉動刀架，以確保滾切出正確的齒形角和齒向。

2、b軸—— 滾刀轉動軸：是滾齒機的主運動， 數控滾齒機滾刀在轉動時以展成法，滾切除被加工工件上的材料并形成齒廓。

3、c軸—— 工作臺轉動（也稱工件軸）： 數控滾齒機的分齒運動，它和滾刀保持嚴格的速比關系，以保證滾削出來的齒輪齒數正確，并且保證其分齒精度；當滾切斜齒輪時，工作臺有一個附加運動（差動）。

4、x軸—— 刀具的徑向移動軸：刀具沿工件徑向移動以確保滾切出全齒深。

5、Y軸—— 刀具的切向移動軸（竄刀運動）：實現自動竄刀。當使用切向滾刀時，刀具沿工件的切向運動逐漸加工成齒輪的全齒深。l

6、Z軸—— 刀具的軸向移動軸：刀具沿工件軸線移動以滾切出齒輪整個齒寬。

7、U軸—— 尾架頂尖左右移動軸：實現對工件軸的頂持。

8、V軸—— 機械手左右移動軸：實現對工件的自動裝卸。

我公司致力于數控滾齒輪及機械型滾齒機的研制和生產，擁有先進的技術設備、整套的工藝流程、強大的研發團隊，并積極引進高新設備與技術人員，保障公司的科研實力。加工的產品精度，廣泛用于汽車、摩托車、電動工具、氣動工具、電腦繡花機、工業縫紉機、卷煙機械、食品機械、機床制造等機械制造行業。公司竭誠歡迎國內外新老客戶來電咨詢或選購。
